固晶（Die Attach）也叫芯片贴装，是半导体封装工艺中的关键一环，它的核心任务是“固定”，即将切割好的裸芯片（Die）通过物理或化学方式，精确地安放并固定在基板或引线框架上。

在传统封装工艺体系中，固晶往往被视为一个“连接步骤”，但在先进封装语境下，这种理解已经不再准确：贴装精度、胶层一致性、热力耦合等因素正从多个维度影响最终良率，固晶已成为决定封装性能上限的核心变量

01 固晶工艺流程拆解

从流程上看，固晶包括以下关键环节：

1. 晶圆切割后，芯片从晶圆片上拾取

2. 通过视觉系统进行定位与角度校正

3. 胶水或焊料（如银胶、共晶材料）点涂

4. 芯片贴装至基板或引线框架

5. 加压与加热，实现初步固定或冶金连接

6. 后续固化或回流

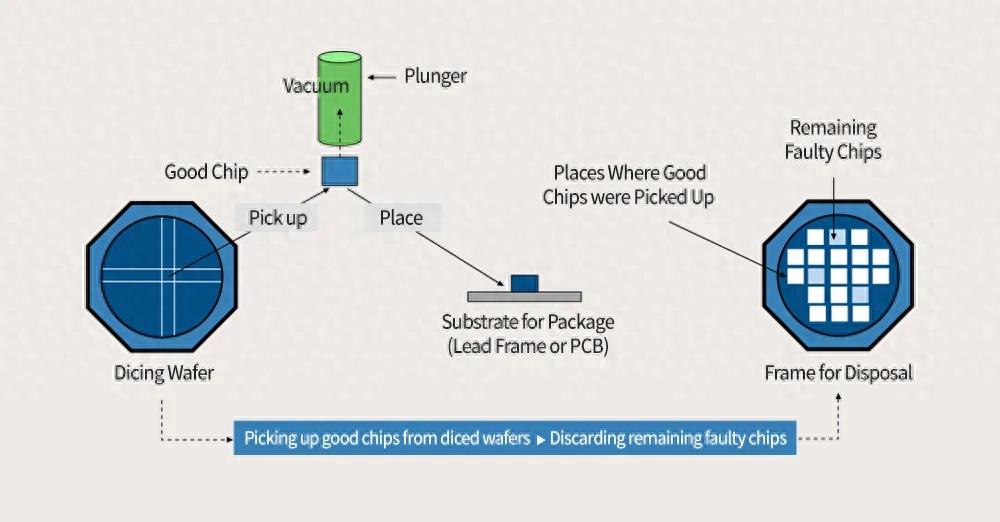

图源自：SK hynix

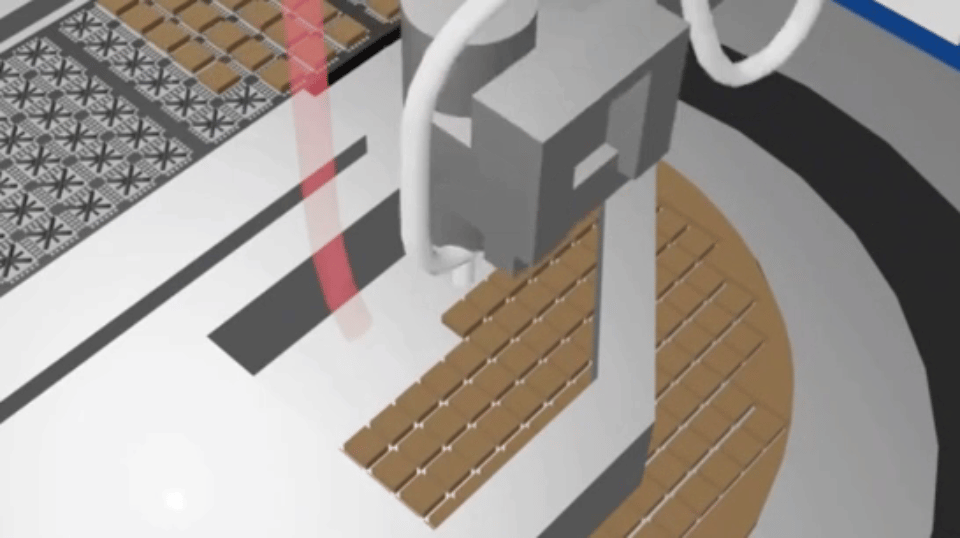

在这一流程中，“取-移-放”三个核心动作均依赖运动平台完成，其动态响应、定位精度和重复性直接决定工艺窗口。这是一条典型的“精度传递链”：前一步的误差会被后一步放大，而其中决定性的一环，正是Placement——也就是运动平台所控制的最后一跳。

02 从“能贴”到“贴得准”，行业痛点正在重构

从传统的微米级LED固晶，到现代微电子的超薄、高密度闪存堆叠，再到光通讯领域的金锡共晶贴装，固晶不再是单纯的工艺步骤，而成为影响良率与性能的关键变量：

1.精度要求跃迁

贴装精度会直接影响后续的打线等环节。传统封装中，贴装精度在±10μm左右即可满足需求；而在Flip Chip、SiP甚至Chiplet架构中，精度要求已提升至±3μm甚至±1μm以内。

2.高速节拍下的稳定性问题

主流高端设备已达到40k UPH甚至更高，UPH越快越容易出现偏差。在高速运行中，平台残余振动导致的动态误差已成为制约精度的主要因素之一。

3.胶层一致性与热管理矛盾

以银胶为例，典型目标厚度在5μm左右，胶层厚度偏差和空洞率直接关系到散热路径的效率。固晶层空洞会显著增加热阻和芯片峰值温度，工程实践中，共晶工艺通常要求空洞率控制在3%以下，银浆烧结工艺则需控制在5~8%以内。

4.热-力耦合带来的漂移

在共晶贴装中，温度可达280~320℃，设备结构的热膨胀会带来微米级漂移，直接侵蚀对位精度窗口。

这些问题指向同一个核心：

误差不再只是“看得见的位置偏差”，而是动态、热学与材料共同作用的系统性结果。

芯片放置的位置误差、胶层厚度的均匀性、压力控制的一致性——这些变量相互耦合，任何一个环节的波动都会在后续工序中被放大，最终体现为良率的下降。先进封装需要的固晶，不只是让芯片粘住，而是要求芯片在位置、厚度、角度和受力四个维度上同时达标。

03 八轴固晶运动平台：重构固晶能力边界

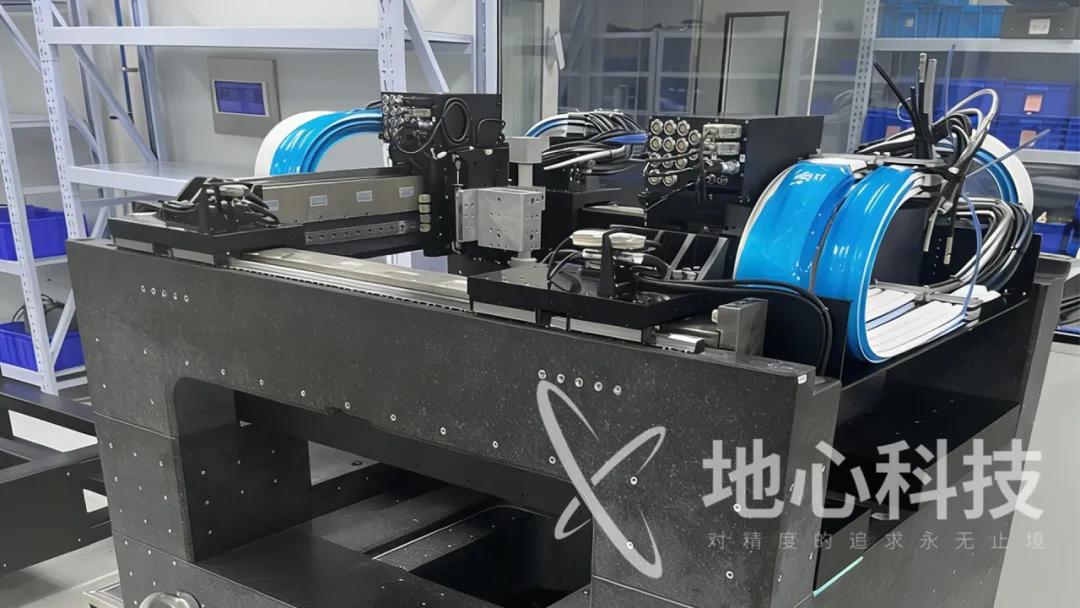

针对更先进工艺需求，地心科技八轴龙门系统助力国内头部封装企业精准破局，通过高刚性结构与先进控制算法提供轨迹插补与同步控制能力，实现复杂贴装路径。

特有耦合结构——应对轴间干扰

龙门双驱解耦可以将平移运动与偏摆运动分离控制，从而消除两轴间的相互干扰，提升同步精度、动态响应与结构寿命，是实现高精度龙门运动的关键控制策略

大理石主动隔振——应对低频共振与内部扰动

整机底座集成高阻尼大理石平台与主动隔振模块，在隔离外部振动的同时主动实时抵消平台运动带来的反作用力，不受频率阈值限制

横梁碳化硅材质——超高刚度，抑制挠曲变形

相比传统花岗岩或钢制结构，碳化硅凭借高刚度、低热膨胀、轻量化、长寿命四大核心优势，成为高精度龙门横梁轴的理想材料，提升设备整体精度

双横梁设计架构——应对更复杂工艺

区别于常规单龙门架，双横梁设计相当于为系统增加一套独立运动轴组，在工程实践中容纳更多工艺

■ 平台XY轴重复定位精度均可以达到±350nm以内，Z轴重复定位精度可以达到±150nm以内，各轴平面/直线度均可以达到±1μm。

■ X轴最大速度1.5m/s，最大加速度2g；Y轴最大速度2.5m/s，最大加速度3g；Z轴最大速度1m/s，最大加速度1g。

最终，系统可以在270ms内整定到17nm的定位精度，使贴装位置误差不再制约后续打线或倒装焊工艺窗口，同时为产能爬坡预留充足余量。

从固晶到共晶，从传统封装到先进封装，再到光通信的高精度耦合，芯片贴装正进入一个对运动控制能力高度依赖的时代。高精密运动平台不再只是设备的一部分，而是决定产线能力上限的关键基础设施。谁能在精度、速度与稳定性之间取得最优解，谁就将在新一轮封装升级中占据先机。

无锡地心科技，正以运动控制为核心，推动这一变革持续向前。
