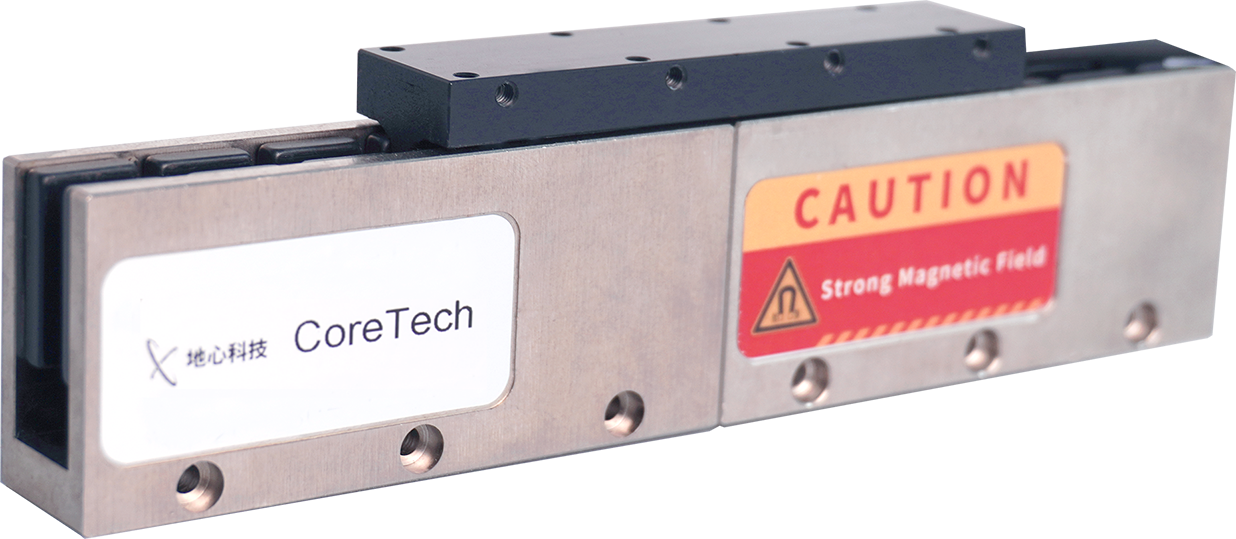

DXSC系列
无铁芯直线电机，超紧凑结构
地心科技DXSC系列直线电机专业针对空间受限场景设计，采用紧凑型轻量化架构。产品动态响应性能卓越，运行时无机械接触和齿槽效应，可以有效减少磨损和振动。运行更平稳，定位更精准。
产品后续维护成本极低，更具备长期收益，适用于半导体与精密加工、工业自动化、医疗设备以及视觉系统等对精度要求极其严苛的领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
超紧凑结构，适用于各种小负载且空间受限的应用场景
无铁芯结构，零齿槽效应，运动更平滑，精度更高
小型线圈散热需求较低，适合长时间稳定运行
后续维护成本低，适用于高附加值产业
参数规格
全方位地了解产品信息
| 电机型号 | 单位 | DXSC-37 | DXSC-73 | DXSC-97 | DXSC-157 |
| 持续推力 | N（牛） | 8.4 | 21 | 30 | 59 |
| 峰值推力 | N（牛） | 66.5 | 147 | 217 | 360 |
| BEMF(Line-Line， Max) | V/(m/s) | 3.7 | 9.21 | 12.9 | 21 |
| 持续电流 | A（峰值） | 2.8 | 2.7 | 2.77 | 3.3 |
| A（rms） | 1.98 | 1.9 | 1.96 | 2.2 | |
| 峰值电流 | A（峰值） | 19.6 | 18.7 | 19.37 | 18.9 |
| A（rms） | 13.9 | 13.2 | 13.7 | 13.8 | |
| 力常数 | N/A(峰值) | 3.1 | 7.85 | 11.17 | 19 |
| N/A(rms) | 4.4 | 11.1 | 15.4 | 26 | |
| 电机常数 | N/sqrt(W) | 2.3 | 3.7 | 4.4 | 5.8 |
| 电阻，25度（line to line） | ohm | 2 | 5 | 7 | 11 |
| 电感（Line to line） | mH | 0.2 | 0.7 | 1 | 1.4 |
| 热阻 | 度/W | 6.9 | 2.7 | 1.9 | 1.1 |
| 最大相电压 | Vdc | 340 | |||
| 线圈重量 | kg | 0.035 | 0.088 | 0.11 | 1.8 |
| 线圈长度 | mm | 37 | 73 | 97 | 157 |
| 磁轨重量 | kg/m | 1.8 | |||
| 磁距 | mm | 12 | |||
选型配置
科学搭配，精准匹配所需
动子型号：
| 线圈型号 | 描述 |
| DXSC-37 | 长度37mm |
| DXSC-73 | 长度73mm |
| DXSC-97 | 长度97mm |
| DXSC-157 | 长度157mm |
| 风冷选项 | 描述 |
| -NC | 未包含风冷配件 |
| 霍尔选项 | 描述 |
| -NH | 未包含霍尔效应传感器 |
| 电缆选项 | 描述 |
| -750 | 750mm高柔性电缆 |
定子型号：
| 定子型号 | 描述 |
| MPSC-48 | 长度48mm |
| MPSC-72 | 长度72mm |

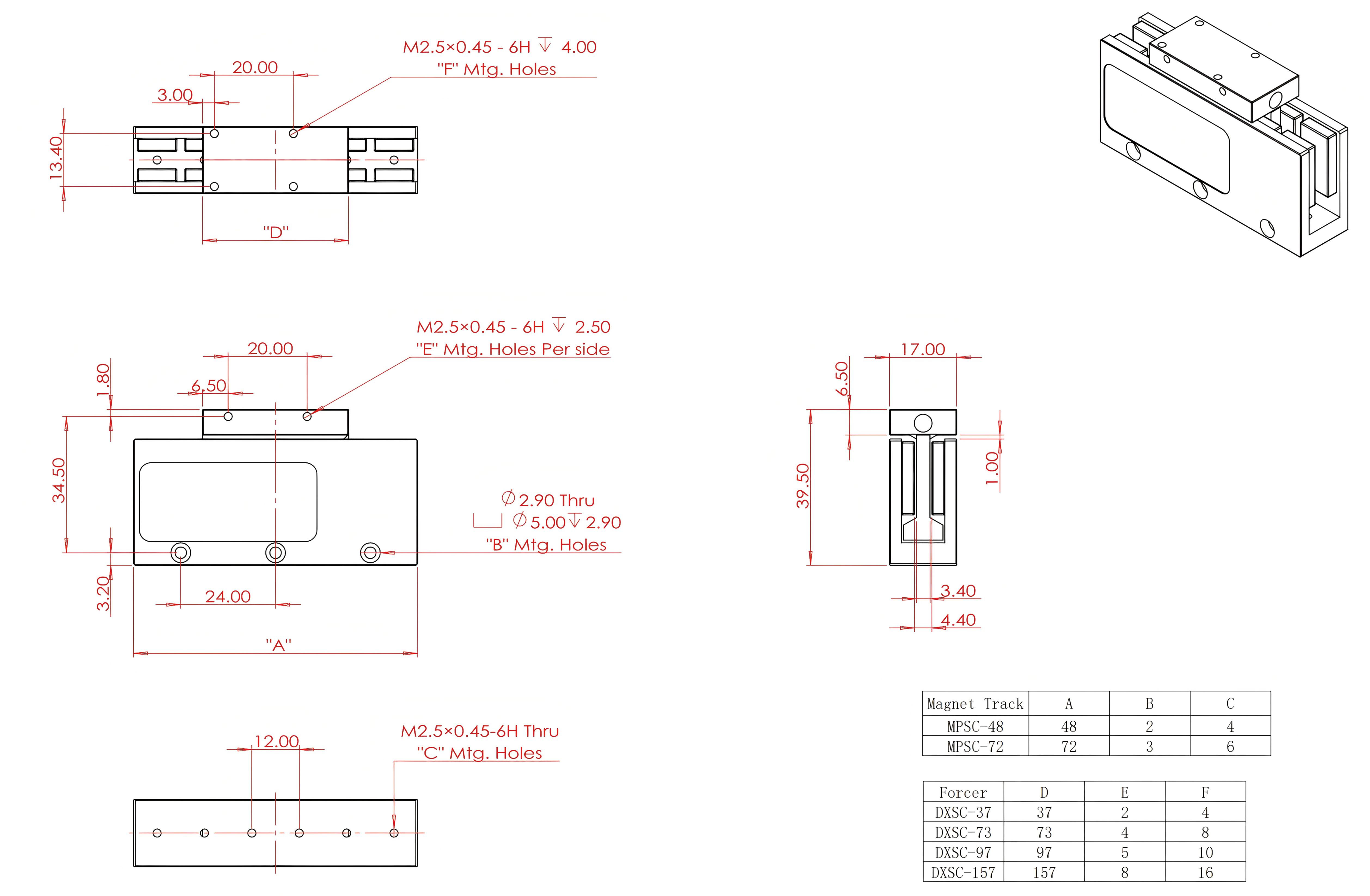

产品尺寸
精细丈量，尺寸清晰一目了然
