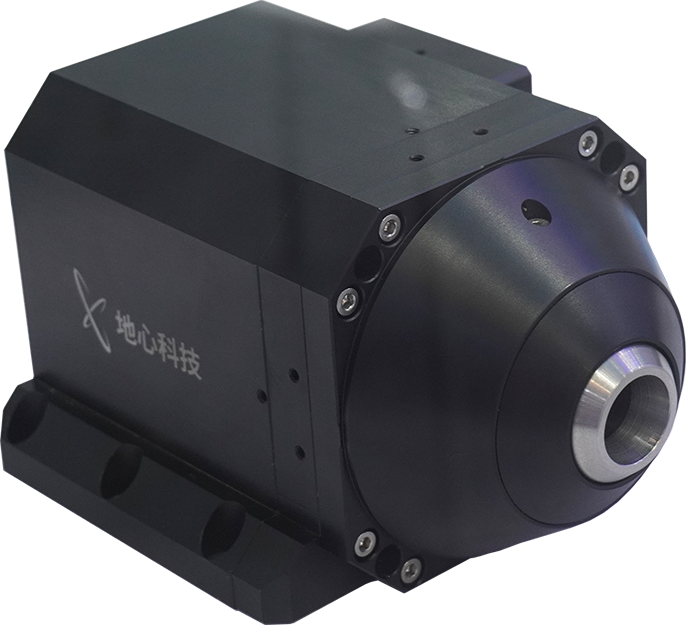

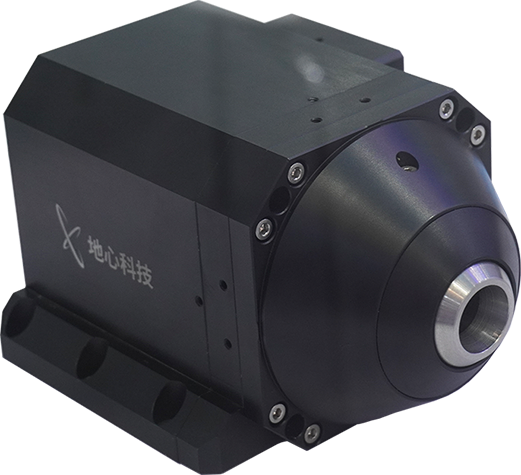

YZX130系列
高精度侧向安装直驱转台，适用于支架和管材加工
YZX130是高精度侧向安装直驱转台，旋转轴采用自研S型电机直驱，具有响应速度快、定位精度高的特点。YZX130采用直驱非接触式电机和编码器技术，与传统驱动技术相比，直驱电机的效率和免维护性能显著提高, 直接装配到负载台面的线性和旋转编码器，在平台的整个生命周期中具有很高的系统精度和可重复性。
YZX130系列平台可附加自定义夹具，如衬套对齐、手动或自动材料预装件，配合高性能运动控制器，可以轻松实现直线和旋转两轴插补，根据两轴合成轨迹的完成基于位置的实时触发，将激光器和切割轨迹完美结合。匹配当前的切割速度，以保持最佳的激光功率耦合，最大限度地减少密集轮廓特征中的几何误差，广泛应用在波导管加工和心血管支架切割等领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
适用于支架和管材加工
夹头直径0.1mm到10mm之间可定制，配备低摩擦旋转单元
旋转轴重复定位精度±4 arcsec
优越的轴向和径向跳动
Theta轴最大转速优于1500rpm
参数规格
全方位地了解产品信息
| 平台型号\Model | YZX130 | |
| 行程\ Travel | 360°连续 | |
| 精度\ Accuracy | ±13 arc sec | |
| 重复定位精度\ Bi-Repeatability | ±4 arc sec | |
| 最大速度\Maximum Speed （1） | 1000 rpm | |
| 持续扭力\Continuous Torque | 3 N-M | |
| 峰值扭力\Peak Torque | 10 N-M | |
| 夹头类型\Collect Type | 3C | |
| 端跳\Collect Runout | 小于10μm (距离夹头3mm位置测量) | |
| 最小系统气压\Minimum System Air Pressure | 100 psi | |
| 供气要求\Air Requirement | 无油污压缩空气或99.99%氮气，建议加0.25μm空气过滤器 | |
| 平台重量\Stage Mass | 3 kg | |
| 最大负载\Load Capacity（2） | 轴向\Axial | 2 kg |
| 径向\Radial | 0.5 kg | |
| 平台材质\Material | 铝 | |
| 平均无故障时间\MTBF | 27,000 Hours | |
备注：
（1）空载，需配置相应功率的放大器；
（2）负载能力受限于夹头选型，实际负载能力请联系地心科技应用工程师；
（3) 其他行程可定制。

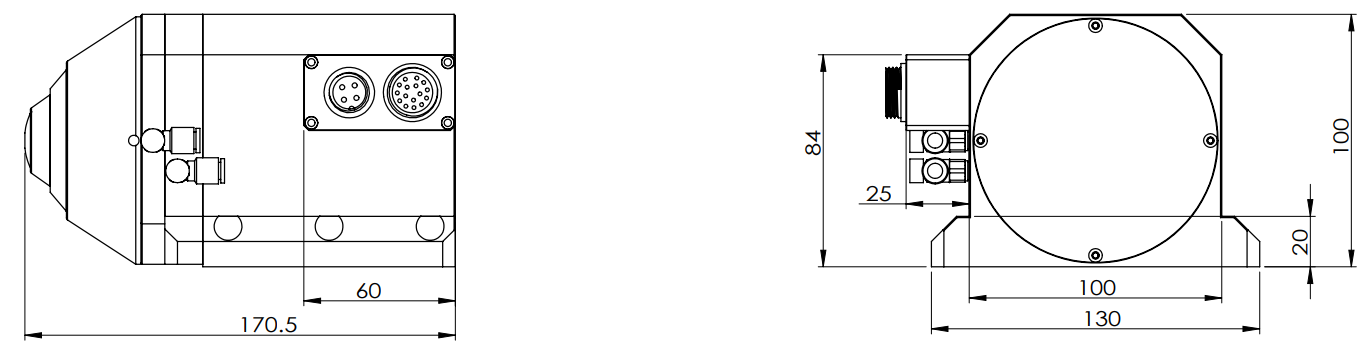

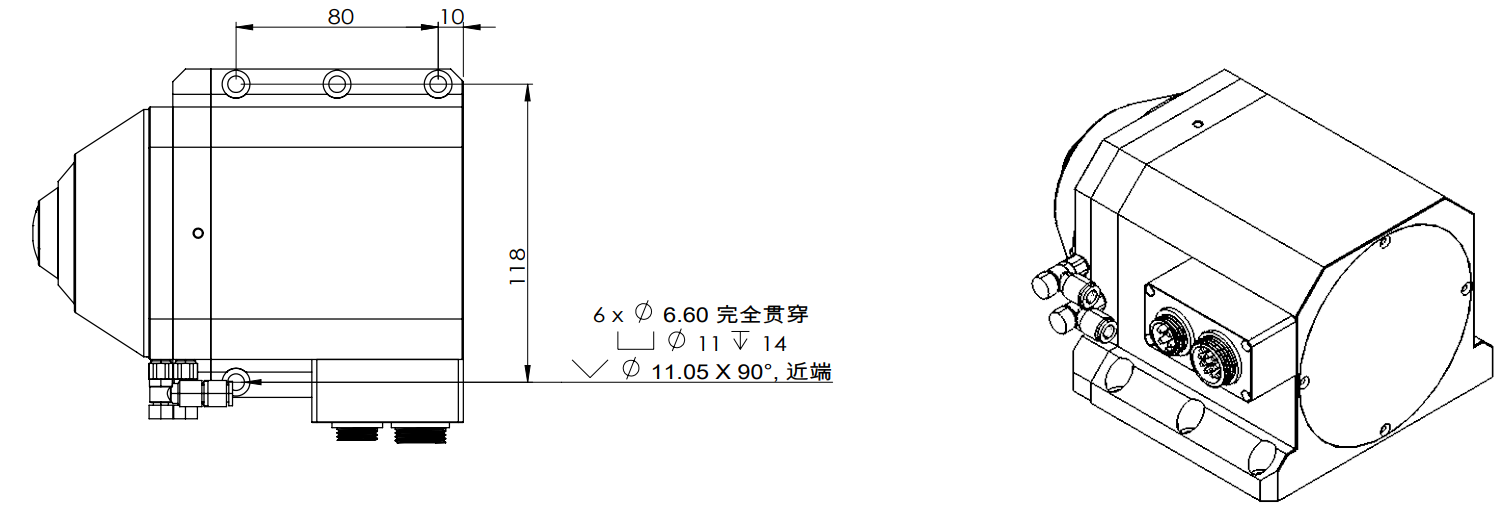

产品尺寸
精细丈量，尺寸清晰一目了然
备注：
(1)单位：mm。
