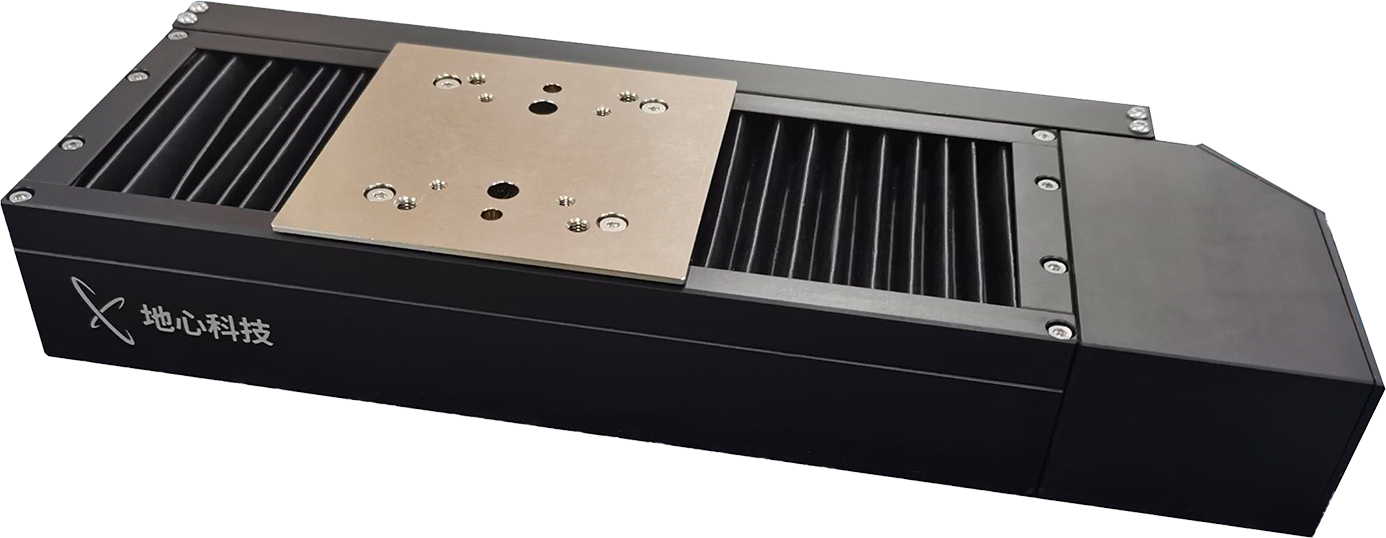

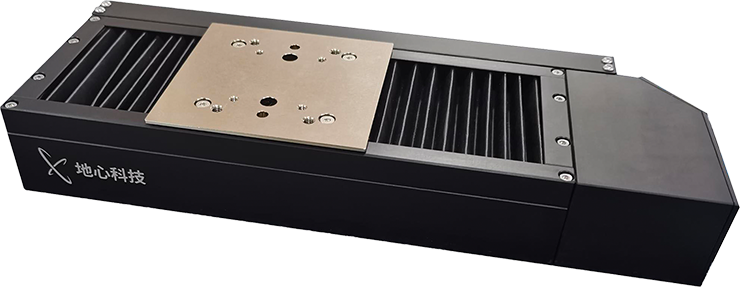

VXC75系列
高灵活度丝杠驱动直线台
VXC75系列是高精密定位平台，采用交流无刷伺服电机加滚珠丝杠驱动，侧向高度低，结构紧凑。VXC75系列平台不仅有接近直驱电机的精度性能，还能更加灵活地使用。既可以作水平直线轴使用，也可以作为Z轴立起来与其它水平安装的直线平台配合使用，水平最大负载25Kg，侧向安装或者垂直安装最大负载10kg。VXC75系列平台有旋转编码器反馈配置，选配旋转编码器分辨率小于0.5μm。
VXC75系列平台是高精密丝杠传动平台，其主要特点是侧向高度低、结构紧凑，而且坚固耐用，平台带载里程超过2500km。VXC75提供高分辨率和重复定位精度，主要应用于激光加工、生物3D打印、自动显微镜观测系统和高精度对准等应用。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
伺服电机滚珠丝杠驱动，导程2mm
低侧面高度，结构紧凑
坚固的机械结构
可灵活组成XY或XYZ三轴子系统
行程范围50mm到100mm
提供旋转编码器反馈或光栅尺直接位置反馈选项
交流伺服电机驱动
参数规格
全方位地了解产品信息
| 平台型号\Model | VXC75-050 | VXC75 -075 | VXC75-100 | |
| 有效行程\Travel | 50 mm | 75 mm | 100 mm | |
| 定位精度\Accuracy | 光栅尺（Direct Encoder） | ±0.6 μm | ±0.8 μm | ±1.0 μm |
| 旋转编码器（Rotary Encoder） | ±2.0 μm | ±2.0 μm | ±2.0 μm | |
| 重复定位精度\Repeatability | 光栅尺（Direct Encoder） | ±0.3 μm | ±0.4 μm | ±0.5 μm |
| 编码器（Rotary Encoder） | ±1 μm | ±1 μm | ±1 μm | |
| 俯仰\Pitch | 6 arc sec | 8 arc sec | 10 arc sec | |
| 偏摆\Yaw | 6 arc sec | 8 arc sec | 10 arc sec | |
| 直线度\Straightness | ±2.0 µm | ±3.0 µm | ±3.0 µm | |
| 平面度\Flatness | ±2.0 µm | ±3.0 µm | ±3.0 µm | |
| 平台重量\Stage Mass(No Motor) | 1.8 kg | 1.9 kg | 2.0 kg | |
| 最大负载\Load Capacity（1） | 水平 | 25 kg | ||
| 竖直 | 10 kg | |||
| 分辨率\Resolution（2） | 光栅尺（Direct Encoder） | 0.05 μm | ||
| 编码器（Rotary Encoder） | 0.5 μm | |||
| 最大速度\Maximum Speed（3） | 50 mm/s | |||
| 平台材质\Material | 铝 | |||
备注：
（1）有效载荷指标适用于单轴系统，并受限于2500公里行程的丝杠和滚珠寿命；
（2）机械最小步进量；
（3）使用占空比过高可能会影响精度；
（4）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
（5）多轴配置或定制应用指标咨询厂商。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 行程（mm） | 反馈 |
| VXC75 | -050 | -DLAS |
| -075 | -TTL1000 | |
| -100 |
行程选项
| -050 | 50 mm |
| -075 | 75 mm |
| -100 | 100 mm |
反馈选项
| -DLAS | 1Vpp 光栅尺模拟量反馈 |
| -TTL1000 | 4000x旋转编码器反馈 |
产品尺寸
精细丈量，尺寸清晰一目了然

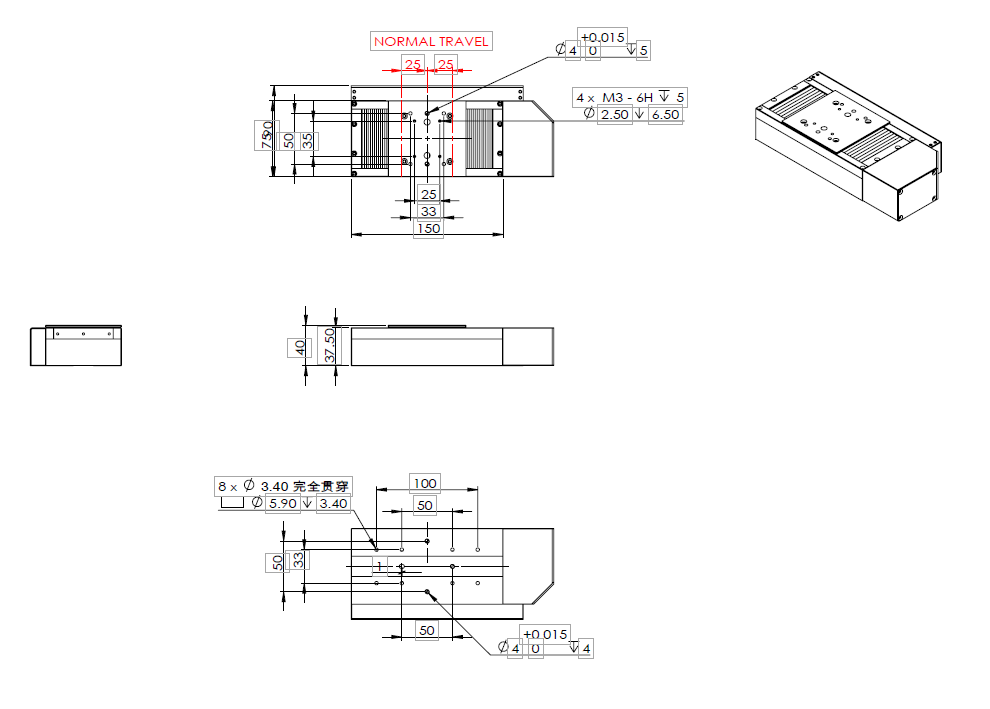

VXC75-050

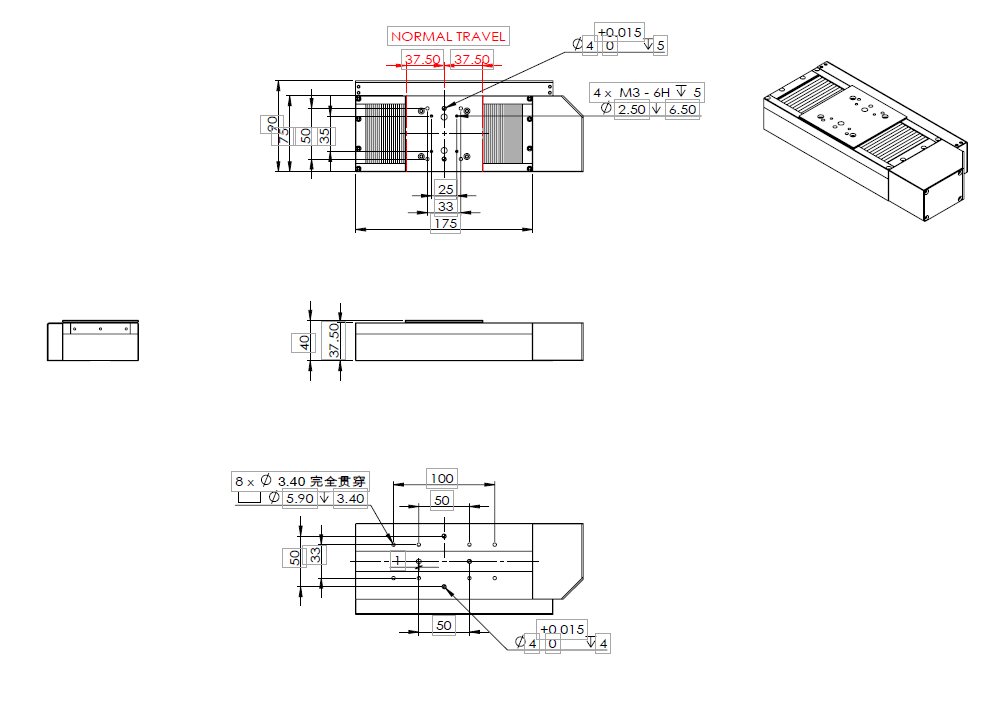

VXC75-075

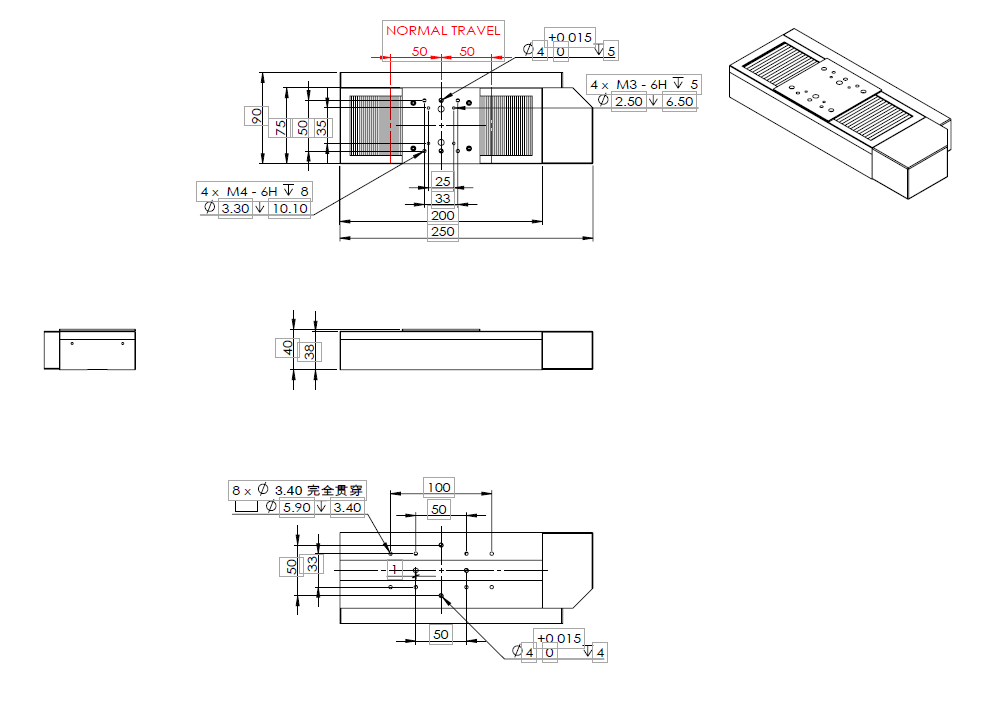

VXC75-100
备注：
（1）单位：mm；
（2）线缆接头未显示。
