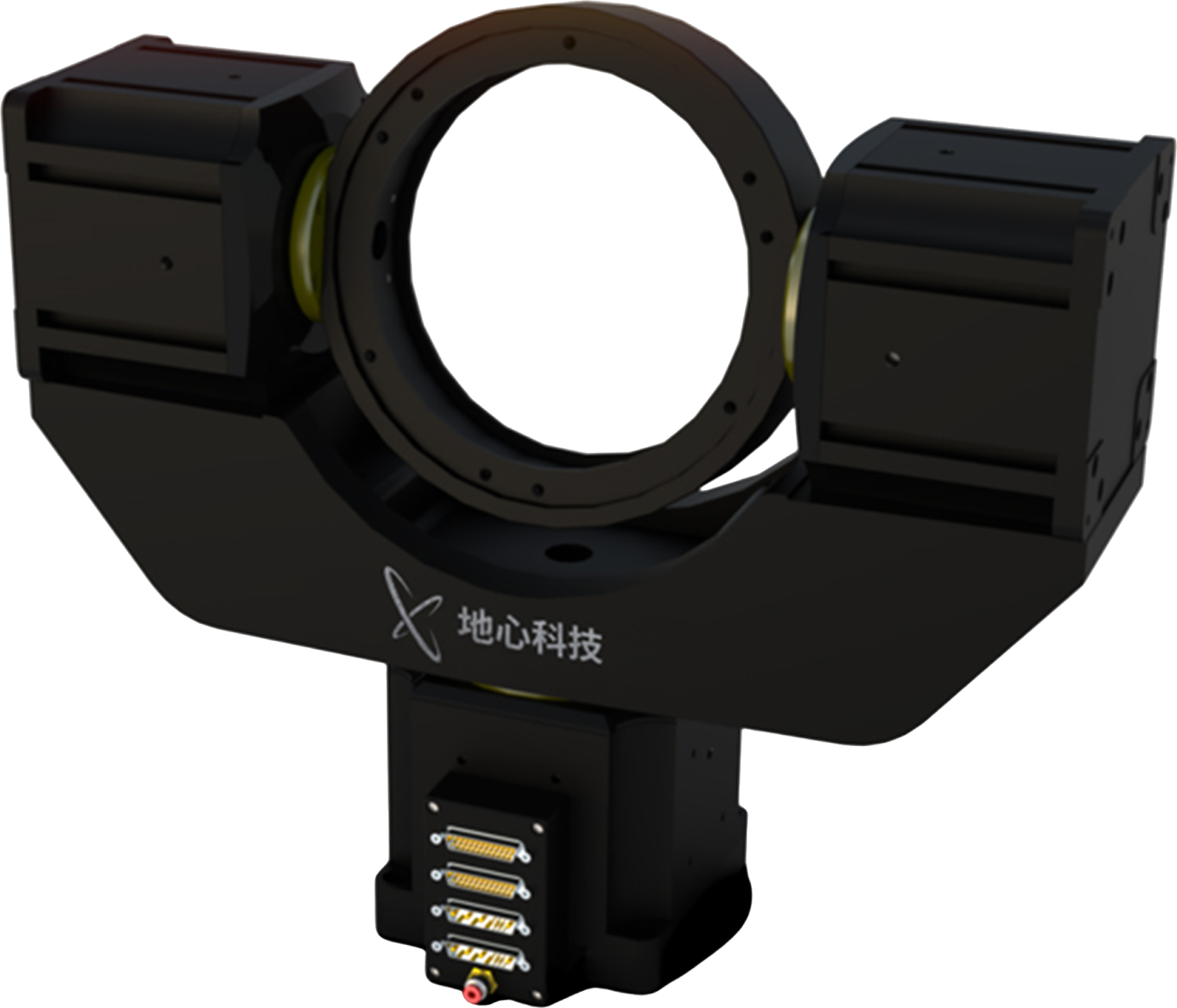

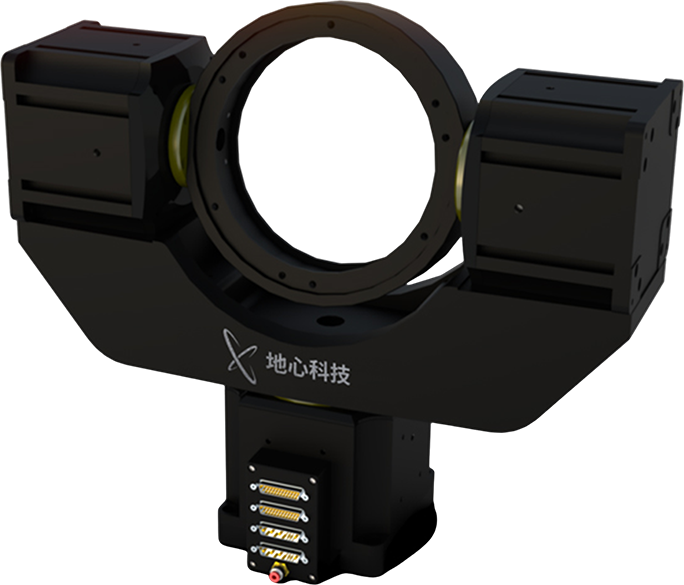

G100/200系列
多轴转台
G100/200是两轴或者三轴万向节系统（Gimbal）平台。C轴可以独立转动，当B轴旋转时C轴会跟随旋转；当A轴旋转时B和C轴跟随A轴转动。G100/200平台是高精度光学镜架（Gimbal），客户可以根据需求选择Tip/Tilt/Yaw三轴，或者Tilt/Yaw两轴。它利用旋转电机直接驱动，内部集成了品质优秀的电机、圆光栅、精密轴承和滑环，从外观到内部结构设计非常精巧。G100/200平台具有瞬时刚性强、摩擦力小等特点，高精密轴双承设计不仅增加了其稳定性，同时也可以减小转动时的偏离角，即使装配较重负载也不会影响其性能。
G100/200平台为客户提供了高精度，高速度的多轴转台，可以根据客户应用需求，提供滑环（Slip Ring）和旋转单元（Rotary Union）选项。它既可以应用在军工领域的激光制导和激光雷达、空中目标追踪，又可以用于光电传感器和前视红外测试、陀螺仪的角度测试和惯性单元的加速度测试。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
Tx/Ty/Tz两轴/三轴360度连续旋转直驱光学镜架（Gimbal）
无刷无齿槽伺服电机，速度稳定性优越
高精度圆光栅位置反馈，角秒级别定位精度
内置滑环（Slip Ring）和旋转单元（RotaryUnion）可选
100mm/200mm直径大尺寸中空设计
为激光制导测试与校准，激光雷达（LIDAR）量身定制
适用于高速度，高精度转角要求的传感器测试
参数规格
全方位地了解产品信息
| 平台型号\Model | G100 | G200 | |
| 有效行程\Travel | 360° | 360° | |
| 镜架尺寸\Clear Aperture Diameter | 100 mm | 200 mm | |
| 转角精度\Accuracy （1） | ±2 arc sec | ±2 arc sec | |
| 双向重复定位精度\Bi-Repeatability （1） | ±1 arc sec | ±1 arc sec | |
| 最小步进量\Minimum Incremental step | 0.5 arc sec | 0.5 arc sec | |
| 轴线摆角\wobble | 10 arc sec | 10 arc sec | |
| 持续扭矩\ Continuous Torque | 方位轴\Azimuth | NA | 3 N.m |
| 俯仰轴\Elevation | NA | 3 N.m | |
| 峰值扭矩\ Peak Torque | 方位轴\Azimuth | NA | 10 N.m |
| 俯仰轴\Elevation | NA | 10 N.m | |
| 正交性\Orthogonality | 10 arc sec | ||
| 最大旋转速度\Maximum Rotary Speed （2） | 方位轴\Azimuth | 500rpm | 500rpm |
| 俯仰轴\Elevation | 100rpm | 100rpm | |
| 最大负载\ Maximum Load | 7 kg | 20 kg | |
| 系统重量\Stage Mass | 10 kg | 30 kg | |
| 平台材质\Material | 铝 | ||
| 平均无故障时间\MTBF | 27,000 Hours | ||
备注：
（1）适配-AS反馈；
（2）速度位平台本身指标，实际应用可能受限于数据采样频率和触发频率；
（3）其他尺寸规格可定制。

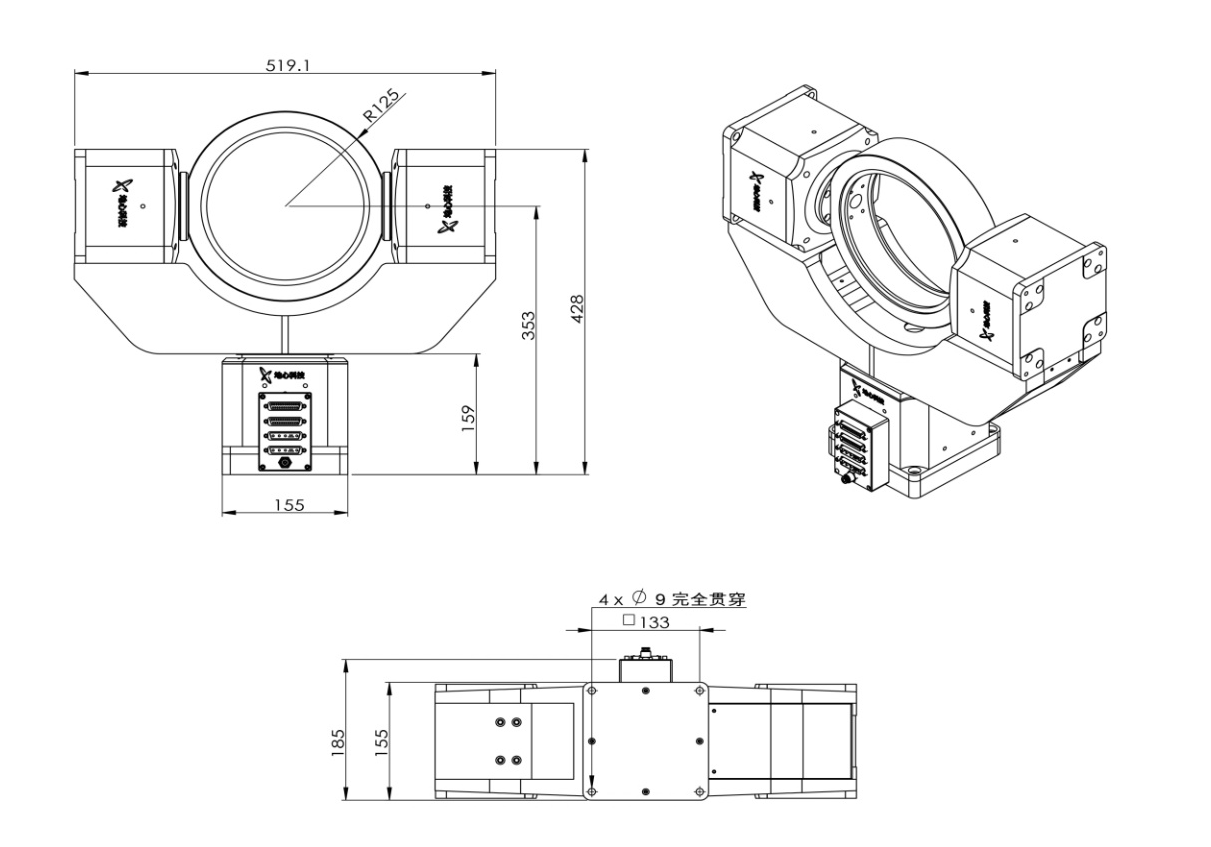

产品尺寸
精细丈量，尺寸清晰一目了然
备注：
（1）单位：mm。
