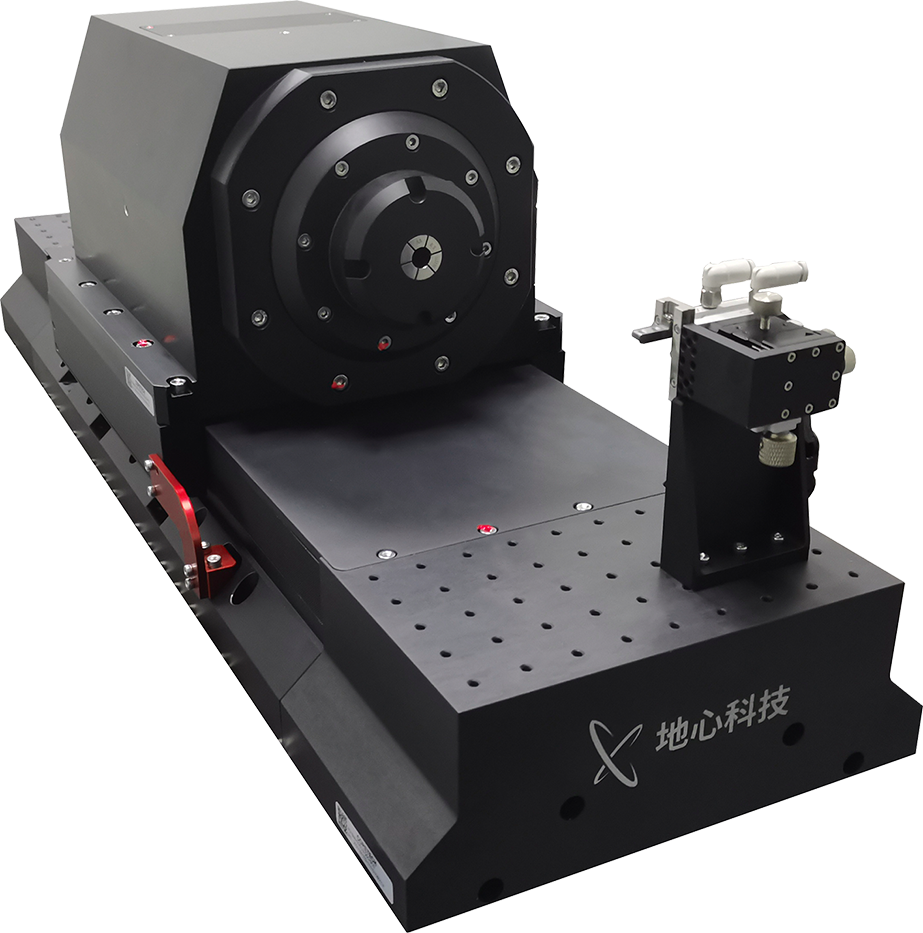

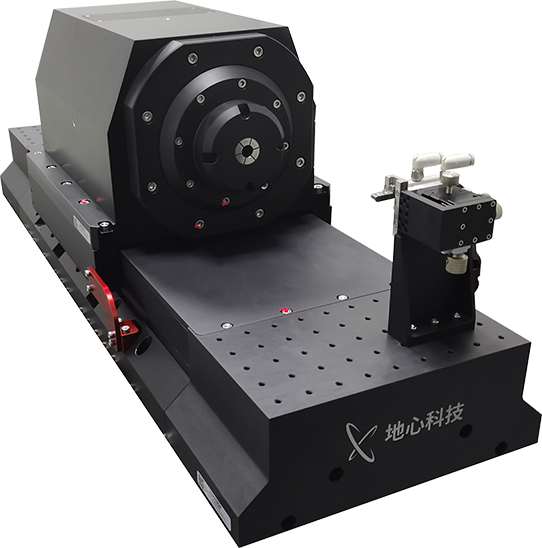

SC5系列
直线旋转一体式平台，用于波导管加工及心血管支架切割
SC5是高度集成的直线轴和旋转轴一体的精密运动平台，直线轴采用自研直线电机驱动，旋转轴采用地心科技自研的大扭力S型电机直驱，具有响应速度快、定位精度高的特点。SC5旋转轴峰值扭力超过20N·m，额定转速超过1000rpm。 SC5直线轴和旋转轴皆采用直驱非接触式电机和编码器技术，与传统驱动技术相比，直驱电机的效率和免维护性能显著提高， 直接装配到负载台面的线性和旋转编码器，在平台的整个运行生命周期中都可保证很高系统精度和可重复性。
SC5系列平台可附加自定义夹具，如衬套对齐、手动或自动材料预装件，配合高性能运动控制器，可以轻松实现直线和旋转两轴插补，根据两轴合成轨迹的完成基于位置的实时触发，将激光器和切割轨迹完美结合。匹配当前的切割速度，以保持最佳的激光功率耦合，最大限度地减少密集轮廓特征中的几何误差，广泛应用在波导管加工和心血管支架切割等领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
配置直驱直线电机和直驱旋转电机，两轴同步插补运动
可选ER25，夹持直径0.5mm到16mm
可选ER40，夹持直径16mm到30mm
适用于支架和管材加工，直线轴行程可定制
地心科技自主研发大扭矩直驱电机，配备低摩擦旋转单元
直线轴重复定位精度±0.5μm，旋转轴重复定位精度±3 arcsec
定制贯穿式通孔和支架上下物料
参数规格
全方位地了解产品信息
| 平台型号\Model | SC5 | ||
| 直线轴行程\Linear Travel | 200 mm | 300 mm | |
| 旋转轴行程\Rotation Travel | ±360°连续 | ||
| 直线轴精度\ Linear Accuracy | ±1 μm | ||
| 直线轴重复定位精度\ Linear Bi-Repeatability | ±0.5 μm | ||
| 旋转轴精度\ Rotation Accuracy | ±15 arc sec | ||
| 旋转轴重复定位精度\ Rotation Bi-Repeatability | ±3 arc sec | ||
| 直线轴俯仰\Pitch | ±4 arc sec | ±5 arc sec | |
| 直线轴摆\Yaw | ±4 arc sec | ±5 arc sec | |
| 直线轴直线度\Straightness | ±2 μm | ±3 μm | |
| 直线轴平面度\Flatness | ±2 μm | ±3 μm | |
| 最大速度\Maximum Speed（1） | 2m/s, 1000rpm | ||
| 夹头类型\Collect Type | ER25或ER40 | ||
| 端跳\Collect Runout | 小于25μm (距离夹头10mm位置测量) | ||
| 最小系统气压\Minimum System Air Pressure | 100 psi | ||
| 供气要求\Air Requirement | 无油污压缩空气或99.99%氮气，建议加0.25μm空气过滤器 | ||
| 平台重量\Stage Mass | 20 kg | ||
| 最大负载\Load Capacity （2） | 轴向\Axial | 10 kg | |
| 径向\Radial | 5 kg | ||
| 平台材质\Material | 铝 | ||
| 平均无故障时间\MTBF | 27,000 Hours | ||
备注：
（1）空载，需配置相应功率的放大器；
（2）负载能力受限于夹头选型，实际负载能力请联系地心科技应用工程师；
（3）其他行程可定制。

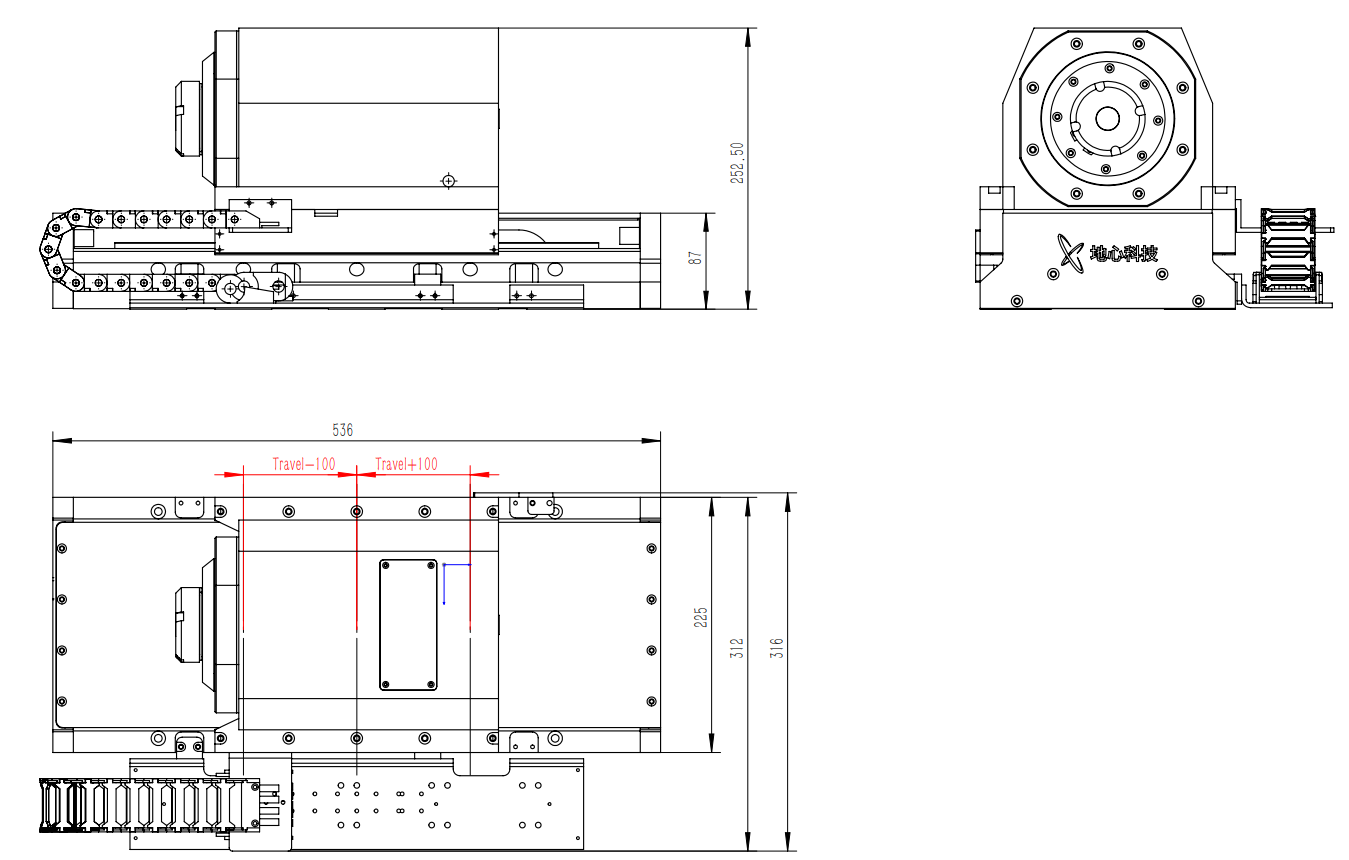

产品尺寸
精细丈量，尺寸清晰一目了然
备注：
（1）单位：mm。
